Contra™ LED DLP Cube (LFH Series)
광원 세분화 (6×Redundant for R,G,B LEDs)
Color & Bright Adjustment Calibration
스크린 간격 : 0.2㎜ (Option : Seamless)
Geometric Coordinates Correction
내진 인증 베이스(Option)
Dual Power System
- 제품특징
- 제품사양
01

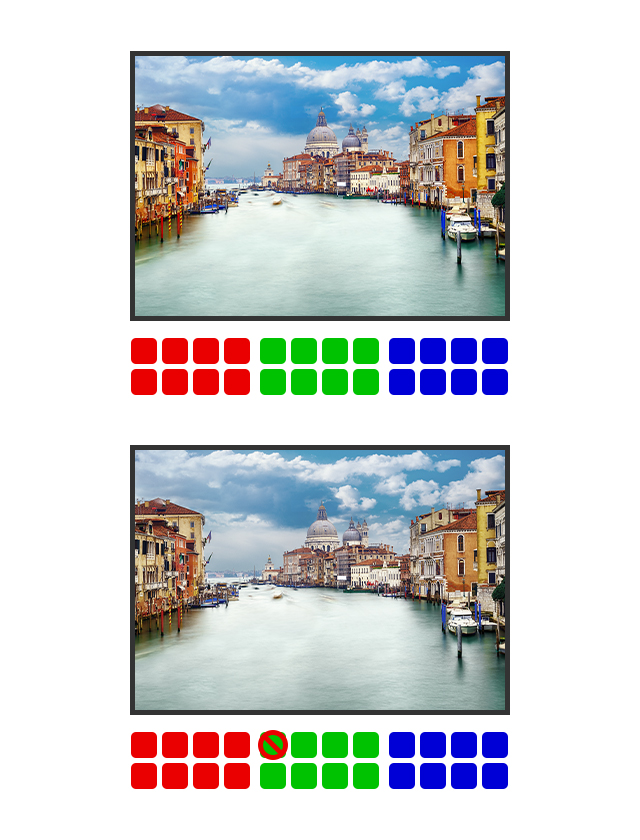

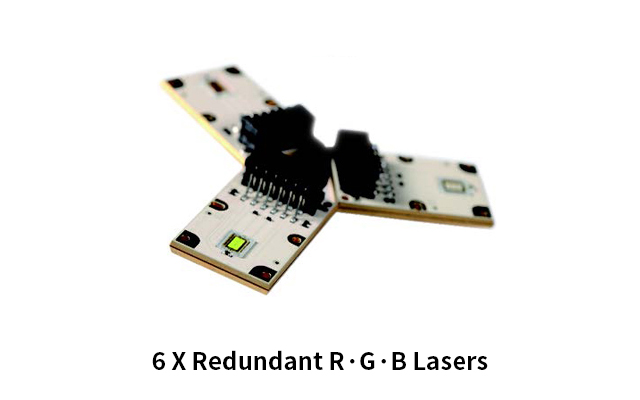

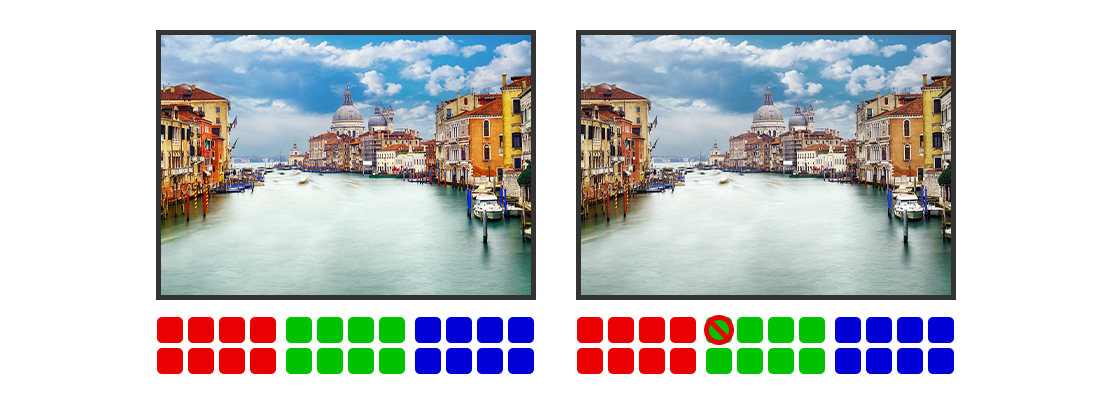

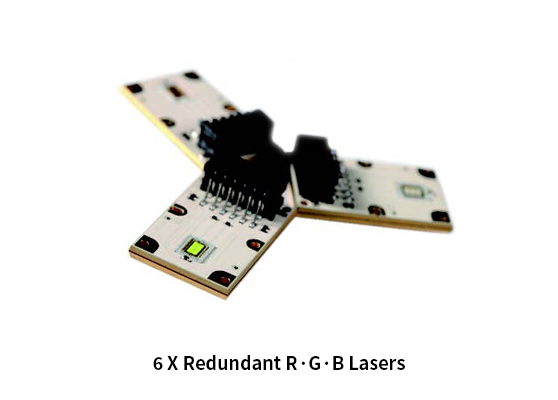

광원 세분화 (5세대 LED / 6xRedundant for R,G,B LEDs)
Laser 광원의 각각 8개의 독립적인 Laser 소자로 분리 구성
장애 발생 모듈의 손실된 광량을 기준으로 정상 모듈의 광량을 동기화 하여 적정 색상으로 구성 표출
장애 발생 소자의 부분 교체로 유지보수 비용 최소화
02

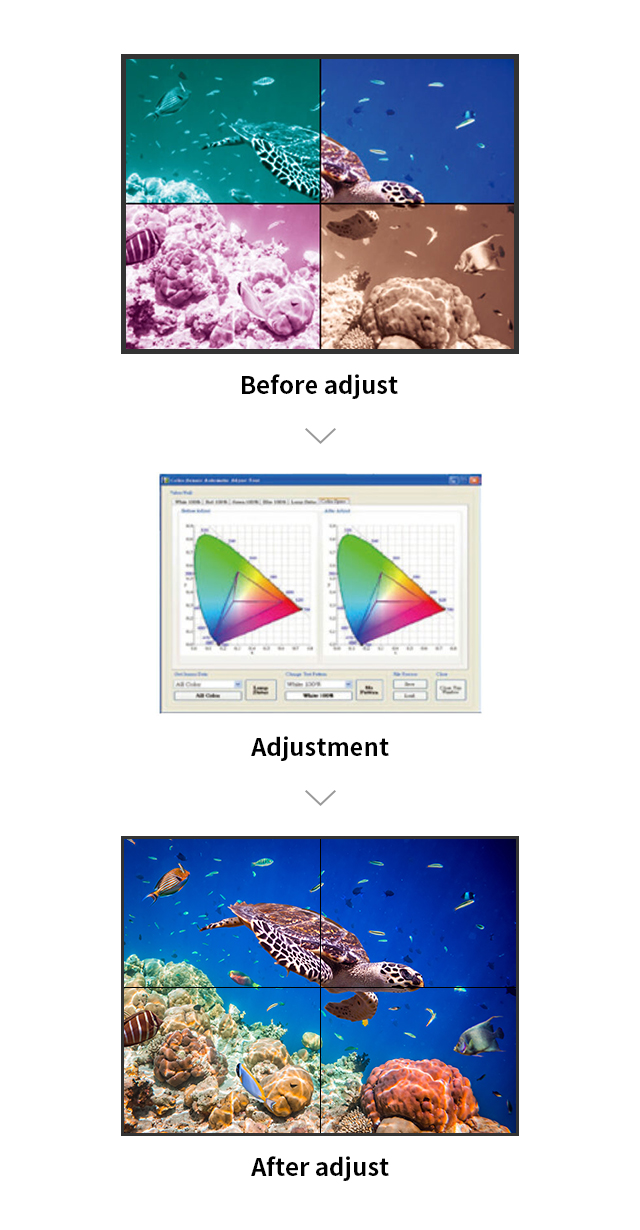

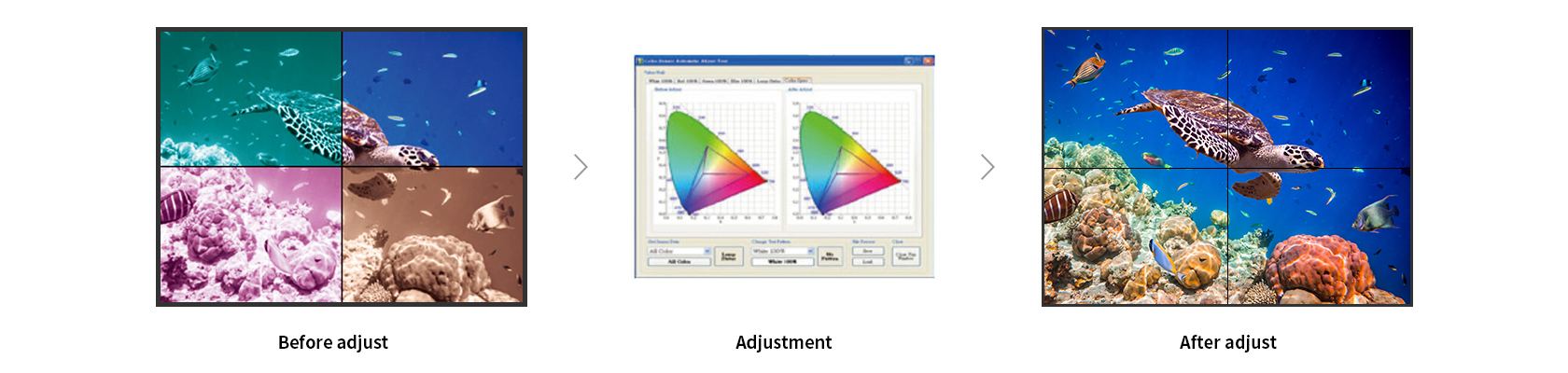

Color & Bright Adjustment Calibration
1×Laser 표출 영상의 색상, 밝기 등을 전용 S/W로 조정
3×Laser 프리셋(저장 및 불러오기) 기능 제공
3×Laser 간편한 조정기능을 통한 유지보수 비용 및 시간 최소화
03

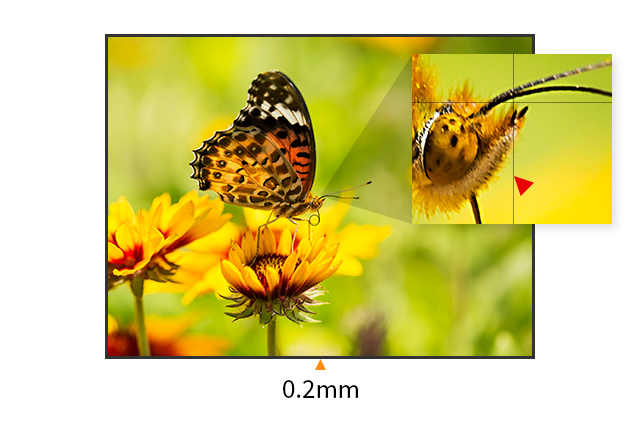

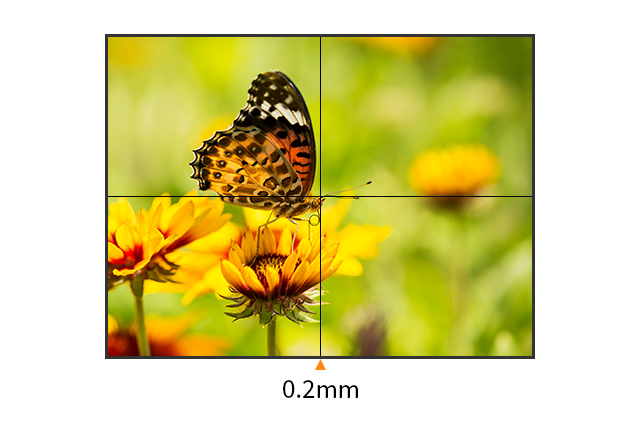

스크린 간격 : 0.2㎜ (Option : Seamless)
멀티스크린에 최적화된 0.2㎜ 화면 간격 구현으로 정보손실 최소화 (옵션 : Seamless 0㎜)
특수 공법으로 온/습도 등에 의한 스크린의 변형을 최소화
다양한 스크린 옵션 : Black Bead, UCS, CSI, Seamless
04

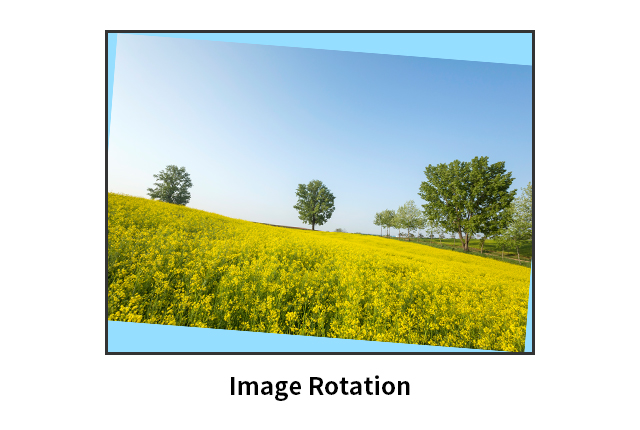

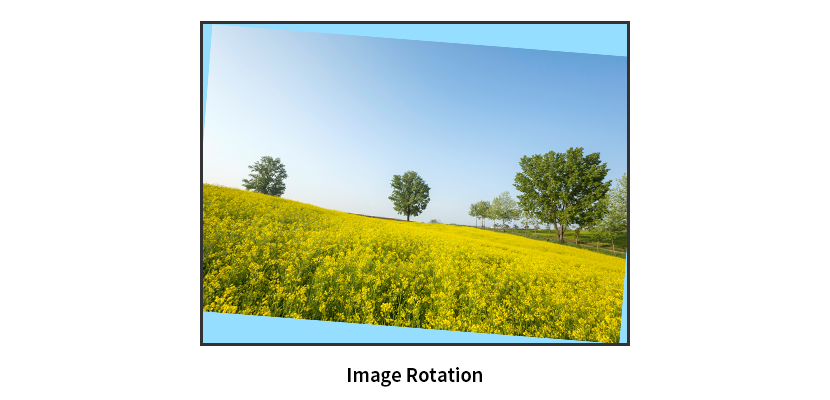

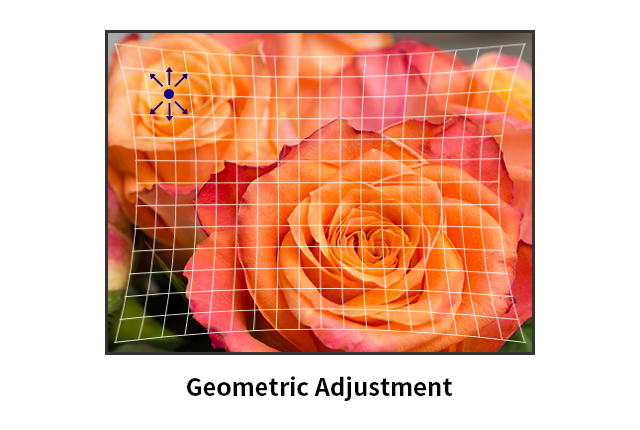

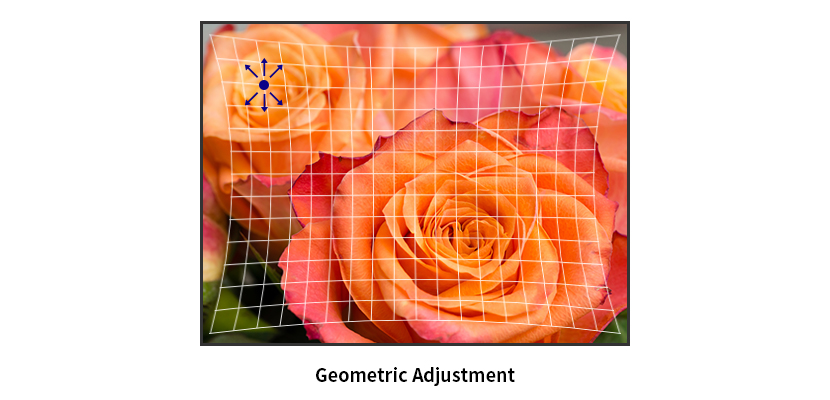

Geometric Coordinates Correction
물리적인 화면 조정 구성품인 육축조정기 없이 픽셀 단위의 미세조정으로 스크린 투과 영상의 자유로운 패턴 조정
특정 좌표의 수직/수평 조정, 이미지 회전 조정에 의한 영상왜곡을 방지하고, 이미지 간격을 0.05㎜ 이하 구현
05

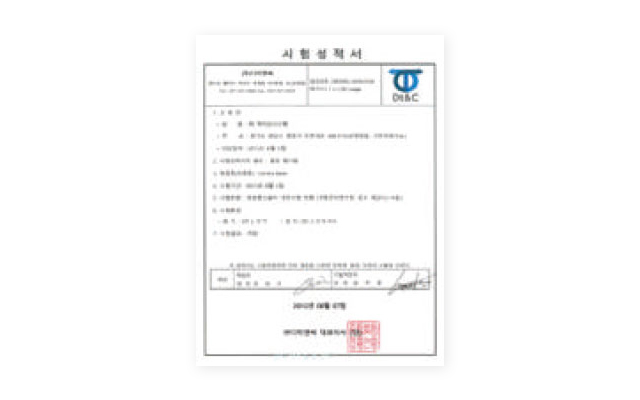

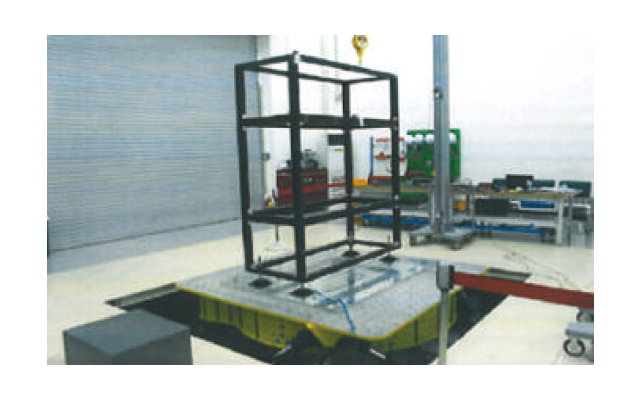

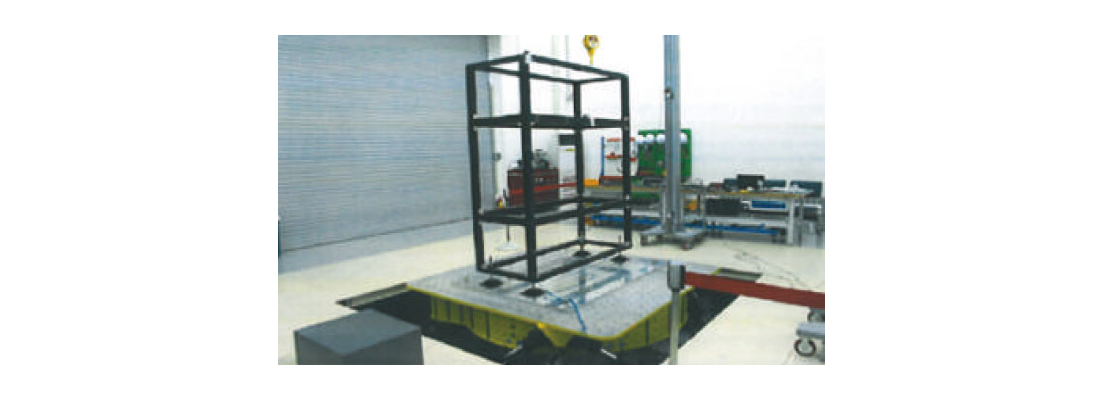

내진 인증 베이스(Option)

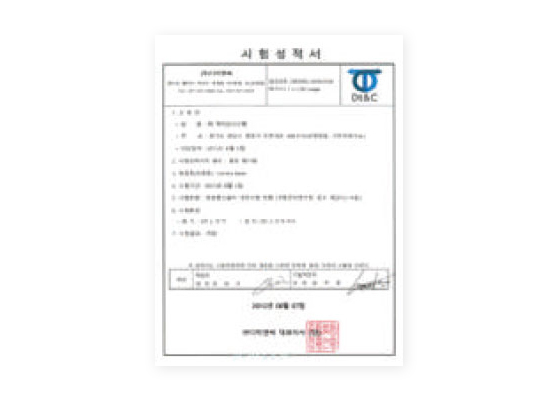

상황실 내진대책의 일환으로 내진 인증을 득함
진도 7~10 이상의 지진도 견딜 수 있는 베이스 시스템 (소방방재청 발간 2012 전력·통신설비 등의 내진 대책 가이드라인)
06

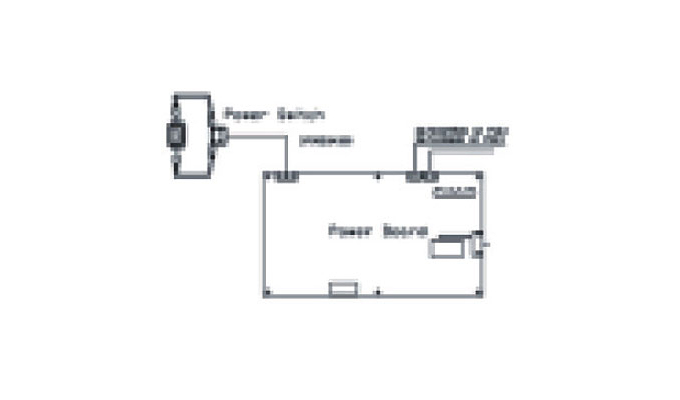

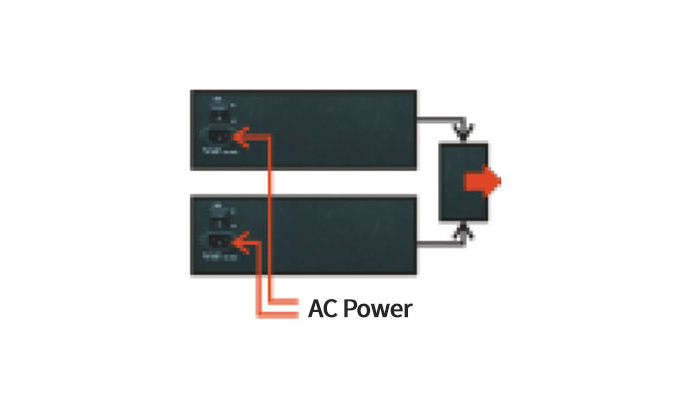

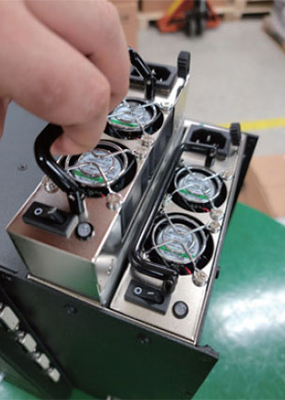

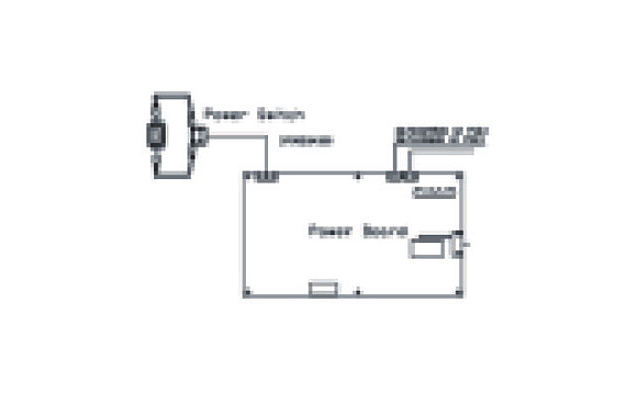

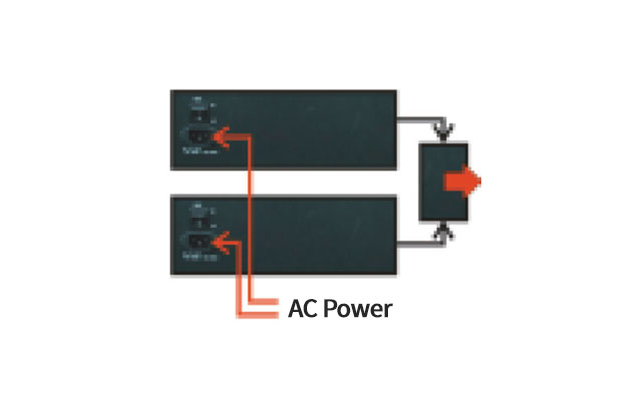

Dual Power System
엔진모듈에 대한 Power Supply 이중화 전원공급에 의해 장애로 인한 장비 운영 중단방지 및 안정적인 전원공급

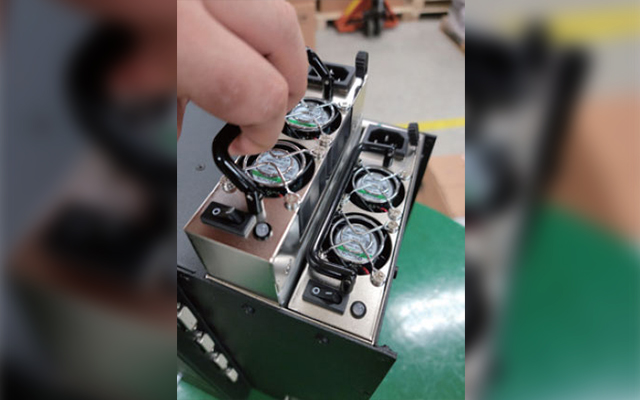

Hot Swap 교체 방식 지원 [무중단 유지관리 지원]
07
기타 기능
Multi PIP with PIP Color Adjustment
Video Auto Gain Control (with 3D comb)
S/W Based Calibration Control and State Monitoring
Video Wall 기능
Video Scaler 기능
Rear LCD Panel (Power Control and State Monitoring)
01
Projection system
| 모델명 | Contra LF-3L | |
| 화면크기 | 50, 60, 70, 80 inch | |
| 해상도 | Full HD (1,920×1,080pixels) | |
| 화면 비율 |
16 : 9 | |
| DMD Chip |
1chip 0.95”DMD, 12˚LVDS Dark chip | |
| 광학 기술 |
LED illumination, 6×Redundant for R.G.B | |
| Laser 수명 |
Normal mode : 80,000hrs / ECO Mode : 100,000hrs | |
| DMD 수명 |
Life time : 100,000hrs (MTBF : 650,000hrs) | |
| 밝기 | 3,000 ANSI Lumens 이상 | |
| 화면 균일도 |
> 98% | |
| 명암비 | Typical. 2,500 : 1 [ D.C 1,500,000 : 1 ] | |
| 스크린 간격 |
|
|
| 모델명 | Contra LF-3L | |
| 화면크기 | 50, 60, 70, 80 inch | |
| 해상도 | Full HD (1,920×1,080pixels) | |
| 화면 비율 |
16 : 9 | |
| DMD Chip |
1chip 0.95”DMD, 12˚LVDS Dark chip | |
| 광학 기술 |
LED illumination, 6×Redundant for R.G.B | |
| Laser 수명 |
Normal mode : 80,000hrs / ECO Mode : 100,000hrs | |
| DMD 수명 |
Life time : 100,000hrs (MTBF : 650,000hrs) | |
| 밝기 | 3,000 ANSI Lumens 이상 | |
| 화면 균일도 |
> 98% | |
| 명암비 | Typical. 2,500 : 1 [ D.C 1,500,000 : 1 ] | |
| 스크린 간격 |
|
|
|
||
02
Electronics
| 입력 주파수 |
수평 | 14.4 KHz ~ 67 KHz |
| 수직 | 50 Hz ~ 61 Hz | |
| Dot Clock |
23.5 MHz ~ 165 MHz | |
| 입력 신호 형식 |
Digital RGB(DVI-D) : 640×480 ~ 1920×1200 | |
| HDTV Compatibility : 720p, 1080i, 1080p / HDMI(with HDCP) : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | ||
| Interface | 입력 | DVI-D(4), VIDEO(1) |
| 출력 | DVI-D(1) (TMDS, Loop, DVI In/Out Switching) | |
| 제어 | 10/100M Ethernet (TCP/IP Protocol), RS-232(Link) | |
03
Electrical Data
| 입력 전압 |
AC 100V to 240V, AC 50Hz/60Hz, 4A max (Dual Power, Hot Swap 지원) | |
| 소비 전력 |
160W (Eco Mode), 190W (Option IObox), 360W (Bright Mode) | |
04
Environmental Data
| 권장 온도 |
23 ℃ ± 5 ℃ * 수랭식 + 공랭식 [ 6중 냉각 방식 적용 ] | |
| 권장 습도 |
50 % ± 10 % | |
05
Screen Type & Size
| 스크린 사이즈 |
Contra LF-3L 50 | Contra LF-3L 60 | Contra LF-3L 70 | Contra LF-3L 80 | ||||
| 스크린 Type |
BBL Glass | CSI | BBL Glass | CSI | BBL Glass | CSI | BBL Glass | CSI |
| 스크린 Gain |
0.7 | 1.4 | 0.7 | 1.4 | 0.7 | 1.4 | 0.6 | 1.4 |
| 수평시야각 (Half G/A) |
45 | 36 | 45 | 36 | 45 | 36 | 45 | 36 |
| 수직시야각 (Half G/A) |
45 | 34 | 45 | 34 | 45 | 34 | 45 | 34 |
| 제품 Size (W*H*D) |
1,107×623×650 ㎜ | 1,328×747×660 ㎜ | 1,550×872×707 ㎜ | 1,772×997×870 ㎜ | ||||
| 스크린 사이즈 |
Contra LF-3L 50 | Contra LF-3L 60 | ||
| 스크린 Type |
BBL Glass | CSI | BBL Glass | CSI |
| 스크린 Gain |
0.7 | 1.4 | 0.7 | 1.4 |
| 수평시야각 (Half G/A) |
45 | 36 | 45 | 36 |
| 수직시야각 (Half G/A) |
45 | 34 | 45 | 34 |
| 제품 Size (W*H*D) |
1,107×623×650 ㎜ | 1,328×747×660 ㎜ | ||
| 스크린 사이즈 |
Contra LF-3L 70 | Contra LF-3L 80 | ||
| 스크린 Type |
BBL Glass | CSI | BBL Glass | CSI |
| 스크린 Gain |
0.7 | 1.4 | 0.6 | 1.4 |
| 수평시야각 (Half G/A) |
45 | 36 | 45 | 36 |
| 수직시야각 (Half G/A) |
45 | 34 | 45 | 34 |
| 제품 Size (W*H*D) |
1,550×872×707 ㎜ | 1,772×997×870 ㎜ | ||
